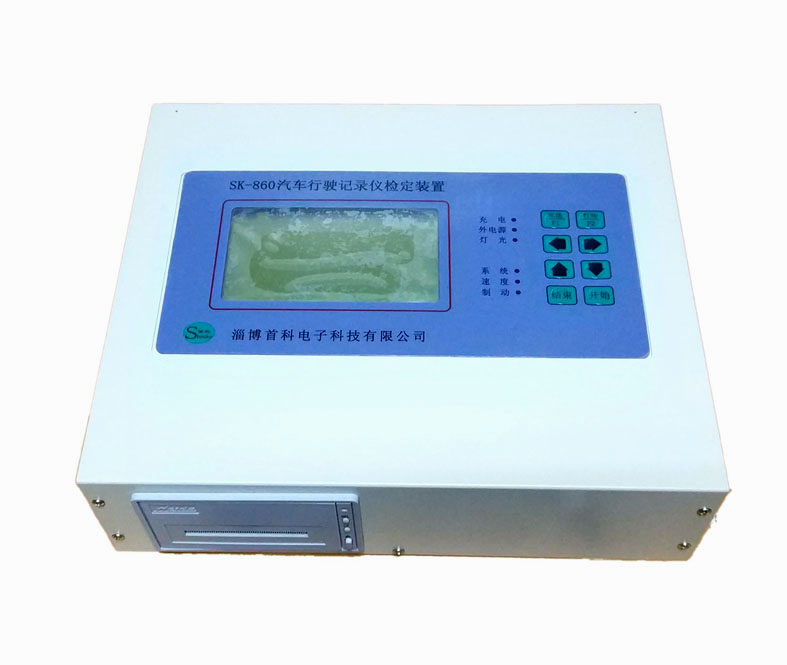

SK-860汽車行駛記錄儀檢驗裝置
一、概 述
SK-860汽車行駛記錄儀檢定裝置，是淄博首科電子有限公司自主開發研制的以GPS傳感器為測速單元的智能化測試儀器，系統采用32位微處理器配合實時多任務操作系統，用以對各種汽車行駛記錄儀進行模擬測試和實車測試，儀器符合GB/T 19056-2012《汽車行駛記錄儀》以及JJG(魯）57-2007《汽車行駛記錄儀》檢定規程 ，滿足GB/T21861-2014的測試要求，是計量技術部門、公安交通檢測機構理想的檢測設備。
系統采用大屏幕液晶顯示，漢字提示，實時顯示行駛速度、距離、時間等多項測試數據，清晰直觀。
系統還標配RS232接口及SD存儲卡接口，測試數據（速度、距離、時間等）以文件形式存儲在SD卡上，用戶利用系統機或筆記本電腦可以方便地對該數據進行二次分析處理。
二、主要測試項目
車速試驗：試驗距離、試驗時間、平均車速。
道路試驗：連續記錄車輛行駛過程中的速度、行駛距離、時間等參數，用于汽車行駛進行速度誤差和里程誤差的實車道路測試。
模擬測試：模擬汽車速度傳感器電平輸出，對汽車行駛記錄儀進行速度誤差的模擬測試。
定位測試：輸出經緯度和UTC時間。
讀取測試：讀取汽車行駛記錄儀運行狀態（選配）。
形式檢驗: 檢驗汽車行駛記錄儀一般要求（選配）。
三、技術性能指標
1、系統功耗：小于10W（靜態功耗5W）
2、內置電源：DC9.6v （1.2v 4AH鎳鎘電池 8節）
3、外接電源：DC12V
4、標準9針RS232接口。（3腳信號輸出，2腳信號輸入，5腳信號地）。波特率9600，數據位8位，停止位1位，無校驗。
5、外形尺寸：370 X 260 X 90 mm
6、重量：4.5 kg(包括內置電池)
7、使用溫度：-10℃-40℃
8、環境濕度：30%-80%
序號 | 項 目 | 測 量 范 圍 | 分 辨 率 | 精 度 |
1 | 速度 | 0～300.0 km/h | 0.1 km/h | 0.5% |
2 | 距離 | 0～99999.999 m | 1 mm | 0.5% |
3 | 時間 | 0～99999.999 s | 1 ms | 0.5% |
4 | 輸出頻率 | 10HZ-15000HZ | 0.5% | |
km/h：公里/小時 m：米 mm：毫米 s: 秒 ms:毫秒 m/s2: 米/平方秒 | ||||
